Langkah dan Cara Melukis Garis Tinggi Segitiga

martha yunanda geometri, Ilmu

Garis tinggi pada segitiga adalah garis yang ditarik dari salah satu titik sudut dan memotong tegak lurus sisi di depan sudut tersebut. Misalkan kita memiliki sebuah segitiga ABC seperti gambar di bawah ini

Garis tinggi segitiga

Maka bila kita tarik garis tegak lurus yang melewati titik A dan tegak lurus dengan sisi di depannya ; yaitu sisi BC. Maka itulah garis bagi. Di gambar di atas kita beri nama garis x. Begitu juga halnya dengan garis y yang ditarik dari sudut B memotong tegak lurus sisi AC. dan garis z yang ditarik dari sudut C memotong tegak lurus sisi AB.

Sebelumnya silahkan persiapkan peralatan berupa jangka dan penggaris, sekarang kita akan lihat bagaimana cara melukis garis tinggi sebuah segitiga. Langkah melukis garis tinggi segitiga sebagai berikut,

Misalkan kita akan melukis garis tinggi dari segitiga ABC yang ditarik dari titik A dan memotong sisi BC.

1) Buat busur dengan menggunakan jangka yang berpusat di A dan memotong BC. Artinya, bagian tajam jangka letakkan di titik A, kemudian buat lingkaran dan bagian yang memotong BC beri nama titik P dan Q. Hasil lukisan busur bisa dilihat pada garis berwarna biru

langkah cara melukis garis tinggi segitiga 1

*maksudnya bagian tajam jangka

2) Radius jangka jangan diubah. Kemudian taruh bagian tajam jangka di titik P dan buat busur. Lakukan hal yang sama, lukis busur dengan meletakkan bagian yang tajam jangka di titik Q. Nantinya akan ditemukan perpotongan antara busur dengan pusat P dan pusat Q, perpotongan tersebut kita beri nama R. hasil lukisan dengan jangka ditunjukkan lingkaran berwarna hijau

langkah cara melukis garis tinggi segitiga 2

Hasil Lukisan Jangka bagian yang berwarna hijau

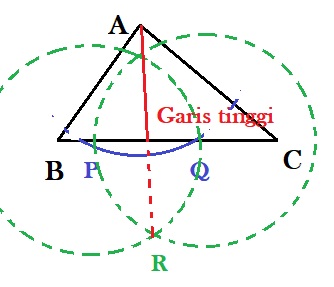

3) Hubungkan titik A dan titik R, sehingga memotong sisi BC. Garis tersebut merupakan garis tinggi segitiga ABC. Bisa diperhatikan bagian yang bergaris merah di bawah ini.Selesai.
